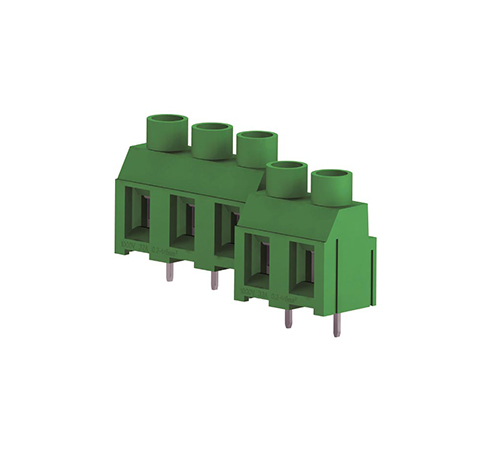

固定式端子台MK5-9525
MK5-9525

9.525mm,300V,10A

基本信息/Basic Information
产品类型
固定式端子台
产品型号MK5-9525
产品间距9.525mm
产品位数02P,03P
插拔方向进线方向平行于PCB板
产品颜色绿色
主要技术参数/Main Technical Parameters
针距[mm]9.525
焊孔直径[mm]1.6
焊针尺寸[mm]x[mm]0.8x1
技术数据,符合IEC/DIN及VDE标准
绝缘材料组别 I
浪涌电压类别/污染等级III/3  III/2  II/2
额定电压[V]  800  1000  1000
额定浪涌电压[kV] 8      8      6
额定电流/导线截面积[A]/[mm²]32/4
最大负载电流/导线截面积[A]/[mm²]32/6
接线容量
刚性导线/柔性导线/线规[mm²]/[mm²]/AWG0.2-6/0.2-4/24-10
带管状裸端头/管装预绝缘端头的柔性导线[mm²]/[mm²]0.25-2.5/0.25-4
多导线连接(截面积相同的2根导线)
刚性导线/柔性导线[mm²]/[mm²]0.2-1.5/0.2-1.5
带管状裸端头的柔性导线[mm²]0.25-7.5
带TWIN管状预绝缘端头的柔性导线[mm²]0.5-2.5
剥线长度[mm]8
塞规(IEC 60 947-1)A4
螺纹M3
扭矩[Nm]0.5-0.6
绝缘材料类型PA
符合UL94所确定的阻燃等级V0
认证数据(UL/CUL及CSA)
额定电压/额定电流/线规  UL/CUL:[V]/[A]/AWG300/10/30-10
                                              CSA:[V]/[A]/AWG-
