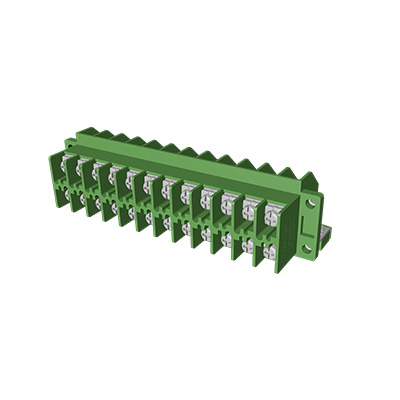

电流电压端子TD2.5-7.0/XX
TD2.5-7.0/XX
7.0mm
| 产品类型 | 电流电压端子 |
| 产品型号 | TD2.5-8.2/XX |
| 产品间距 | 8.2mm |
| 产品位数 | 24P |
| 产品颜色 | 绿色 |
| 间距[mm] | 8.2 |
| 焊孔直径[mm] | |
| 焊针尺寸[mm]x[mm] | |
| 技术数据，符合IEC/DIN及VDE标准 | |
| 额定工作电压[VAC] | 660 |
| 额定工作电流[A] | 15 |
| 浪涌电压 | 5.0KV/1.2/50us |
| 耐电压[VAC/min] | 2500 |
| 耐电流[A/S] | 500 |
| 绝缘电阻[MΩ] | ≥1000 |
| 接触电阻[mΩ] | ≤20 |
| 绝缘组别 | III |
| 过压类别 | III |
| 污染等级 | 2级 |
| 相比漏电起痕指数 | CTI=2(250≤CTI＜400) |
| 机械特征 | |
| 内/外侧导线截面积[mm²] | 0.75-2.5 |
| 内/外侧剥线长度[mm] | 5.0-7.0 |
| 内/外侧接线方式 | 接带预绝缘套管冷压端头后安装 |
| 内/外侧固定方式 | 螺丝固定冷压端头 |
| 内/外侧螺钉规格 | M3x8两组合螺钉 |
| 面板固定螺钉规格 | M3x8 |
| PCB板固定螺钉规格 | M3x8 |
| 螺钉拧紧扭矩(M3)[Nm] | 0.5 |
| 产品材料 | |
| 导电体材料 | 黄铜 |
| 镀层工艺 | 镍底镀锡 |
| 生产工艺 | 冲压成型 |
| 绝缘外壳材料 | PC |
| 阻燃等级 | UL 94V-0 |
| 生产工艺 | 注塑成型 |
| 工作及存储环境 | |
| 工作温度[℃] | -40~+130 |
| 工作湿度[R.H] | 5%~95% |
| 储藏温度[℃] | -40~+70 |
| 储藏湿度[R.H] | ＜95% |
如果您想全面深入地了解我们的产品，置恒卓能提样品供用户体验
TD2.5-8.2/XX
