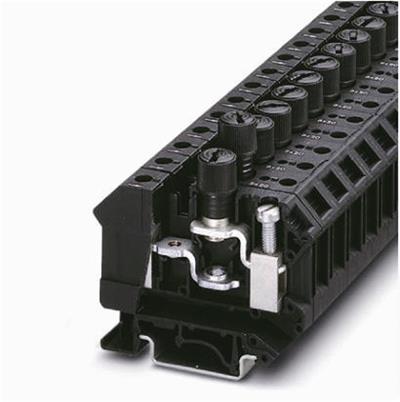

分断旋臂式保险丝端子JK 5-HESI
| 产品类型 | 螺帽式保险丝端子 |
| 产品型号 | JK 10-DREHSI |
| 产品厚度 | 12mm |
| 产品宽度 | 62mm |
| 端子尺寸 | |
| 厚度/宽度[mm] | 12/62 |
| 高度(TS 35:7.5/TS 35:15/TS 32)[mm] | 59/66.5/64 |
| 技术数据，符合IEC/DIN VDE标准 | |
| 保险丝类型/尺寸规格 | G/5x20/500 |
| 最大额定工作电流/额定工作电压[A]/[V] | 10/800 |
| 导线截面积(刚性/柔性)[mm²] | 0.5-16/0.5-16 |
| 使用边插式桥接件时可接导线最大截面积(刚性/柔性)[mm²] | 10/10 |
| 额定脉冲耐受电压/污染等级[kV]/- | 4/3 |
| 过电压等级/绝缘材料组别 | III/I |
| 连接容纳量 | |
| 带管状裸端头/管状预绝缘端头的柔性导线[mm²] | 0.5-10/0.5-10 |
| 多导线连接（截面积相同的两导线） | |
| 刚性导线/柔性导线[mm²] | 0.5-4/0.5-4 |
| 带管状裸端头的柔性导线[mm²] | 0.5-4 |
| 带TWIN管状预绝缘端头的柔性导线[mm²] | 0.5-10 |
| 剥线长度[mm] | 11 |
| 塞规(IEC 60 947-1) | B6 |
| 螺纹 | M4 |
| 扭矩[Nm] | 1.5-1.8 |
| 绝缘材料 | PA |
| 符合UL94所确定的阻燃等级 | V2 |
| 认证数据(UL和CSA/CUL) | |
| 导线线号 UL:[V]/[A]/AWG | 300/20/24-6 |
| CSA/CUL:[V]/[A]/AWG | 300/20/22-6 |
