电流电压端子TD2.5-7.0/XX
TD2.5-7.0/XX
7.0mm
| 产品类型 | 电流电压端子 |

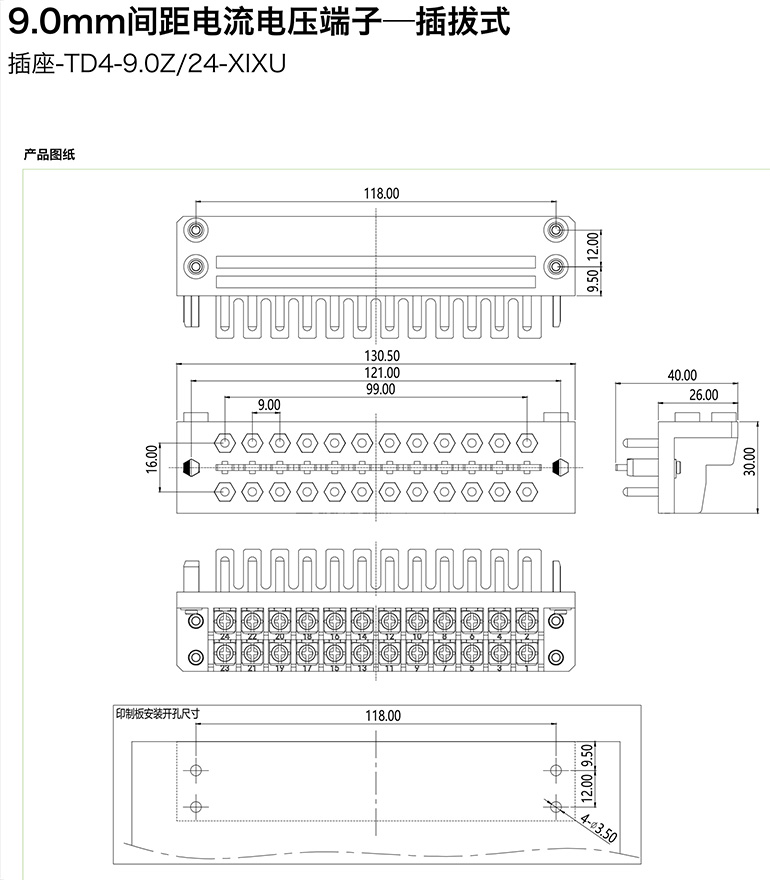

| 产品型号 | TD4-9.0Z/24-XIXU |
| 产品间距 | 9.0mm |
| 产品位数 | 24p |
| 产品颜色 |
| 间距[mm] | 9.0 |
| 焊针尺寸[mm] | |
| 焊孔直径[mm] | |
| 技术数据，符合IEC/DIN及VDE标准 | |
| 额定工作电压[VAC] | 500 |
| 额定工作电流[A] | 20 |
| 浪涌电压[kV] | 5kV/1.2/50us |
| 耐电压[VAC/min] | 2500 |
| 耐电流[A/S] | 250 |
| 绝缘电阻[MΩ] | ≥1000 |
| 接触电阻[mΩ] | ≤20 |
| 绝缘组别 | III |
| 过压类别 | III |
| 污染等级 | 2级 |
| 相比漏电起痕指数 | CTI=2，250≤CTI＜400 |
| 机械特征 | |
| 导线截面积[mm²] | 2.5-4.0 |
| 剥线长度[mm] | 5.0-7.0 |
| 接线方式 | 接预绝缘套管冷压端头后安装 |
| 固定方式 | 螺丝固定冷压端头(内外侧相同) |
| 螺钉规格 | M3两组合螺钉(内外侧),M3(面板) |
| 螺钉拧紧扭矩 | 0.5Nm(内外侧)，0.5Nm(面板) |
| 头、座连接螺钉规格(后安装) | / |
| 面板固定螺钉规格 | / |
| PCB板固定螺钉规格 | / |
| 螺钉拧紧扭矩(M4)[Nm] | / |
| 产品材料 | |
| 镀层工艺 | 镍底镀锡+镍底镀金 |
| 导电体材料 | 黄铜+铍铜 |
| 生产工艺 | 机加成型 |
| 绝缘外壳材料 | PC+GF |
| 阻燃等级 | UL 94V-0 |
| 生产工艺 | 注塑成型 |
| 工作及存储环境 | |
| 工作温度[℃] | -40~+130 |
| 工作湿度[R.H] | 5%~95% |
| 储藏湿度[R.H] | ＜95% |
如果您想全面深入地了解我们的产品，置恒卓能提样品供用户体验
TD4-9.0Z/24-XIXU
