插拔式端子台-插头LKPGF-381
LKPGF-381

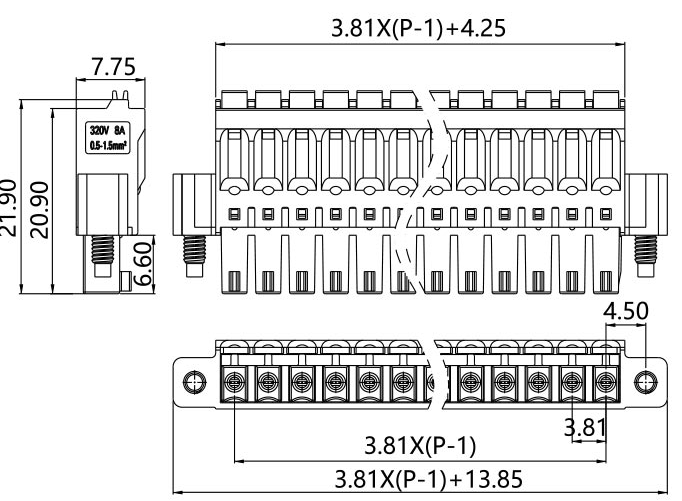

3.81mm,矮型弹簧插头,带固定法兰

基本信息/Basic Information
产品类型
插拔式端子台-插头
产品型号LKPGF-381
产品间距3.81mm
产品位数02P~24P
插拔方向插拔方向平行于导向轴方向,带固定法兰
产品颜色绿色
主要技术参数/Main Technical Parameters
针距[mm]3.81
技术数据,符合IEC/DIN及VDE标准
绝缘材料组别 I
浪涌电压类别/污染等级III/3  III/2  II/2
额定电压[V]160  160  320
额定浪涌电压[kV]2.5   2.5  2.5
额定电流/导线截面积[A]/[mm²]8/1.5
最大负载电流/导线截面积[A]/[mm²]8/1.5
连接容纳量
刚性导线/柔性导线/线规[mm²]/[mm²]/AWG0.2-1.5/0.2-1.5/24-16
柔性导线带冷压头  带/不带塑料护套0.2-0.75/0.2-1.5
多导线连接(截面积相同的2根导线)
刚性导线/柔性导线[mm²]-
带冷压头的柔性导线,冷压头带绝缘套管[mm²]-
带冷压头的柔性导线,冷压头不带绝缘套管[mm²]-
剥线长度[mm]10
塞规(IEC 60 947-1)A1
螺纹-
扭矩[Nm]-
绝缘材料类型PBT+GF
符合UL94所确定的阻燃等级V0
认证数据(UL/CUL及CSA)
额定电压/额定电流/线规  UL/CUL:[V]/[A]/AWG-/-/-
                                             CSA:[V]/[A]/AWG-/-/-
