穿墙端子系列PGSTF-381
PGSTF-381
3.81mm,300V,8A
| 产品类型 | 穿墙端子系列 |
| 产品型号 | PGSTF-762 |
| 产品间距 | 7.62mm |
| 产品位数 | 02P~05P |
| 插拔方向 | 插拔方向平行于导线轴方向 |
| 产品颜色 | 绿色 |
| 针距[mm] | 7.62 |
| 技术数据，符合IEC/DIN及VDE标准 | |
| 绝缘材料组别 | I |
| 浪涌电压类别/污染等级 | III/3 III/2 II/2 |
| 额定电压[V] | 400 630 1000 |
| 额定浪涌电压[kV] | 6 6 6 |
| 额定电流/导线截面积[A]/[mm²] | 16/2.5 |
| 最大负载电流/导线截面积[A]/[mm²] | 16/2.5 |
| 连接容纳量 | |
| 刚性导线/柔性导线/线规[mm²]/[mm²]/AWG | 0.08-1.5/0.08-1.5/28-16 |
| 柔性导线带冷压头 带/不带绝缘套管 | 0.25-0.5/0.25-1.5 |
| 多导线连接（截面积相同的2根导线） | |
| 刚性导线/柔性导线[mm²] | 0.08-0.5/0.08-0.75 |
| 带冷压头的柔性导线，冷压头带绝缘套管[mm²] | 0.25-0.34 |
| 带冷压头的柔性导线，冷压头不带绝缘套管[mm²] | 0.5 |
| 剥线长度[mm] | 7 |
| 塞规(IEC 60 947-1) | A1 |
| 螺纹 | M3 |
| 扭矩[Nm] | 0.5-0.6 |
| 绝缘材料类型 | PA |
| 符合UL94所确定的阻燃等级 | V0 |
| 认证数据(UL/CUL及CSA) | |
| 额定电压/额定电流/线规 UL/CUL:[V]/[A]/AWG | 300/16/30-14 |
| CSA:[V]/[A]/AWG | 300/16/28-16 |
如果您想全面深入地了解我们的产品，置恒卓能提样品供用户体验

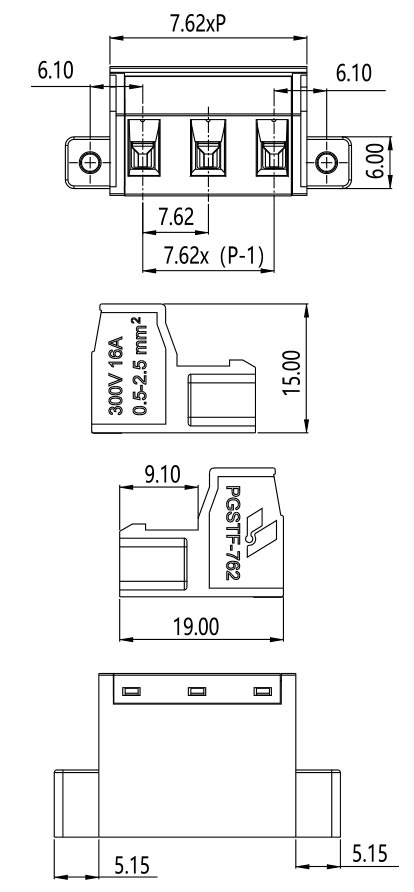

PGSTF-762
